हेवी मेसिनरी र विन्ड टर्बाइनको घुम्ने गतिको लागि स्लिइङ रिङ किन महत्वपूर्ण छ?

भारी मेसिनरीको संसारमा, त्यहाँ एउटा कम्पोनेन्ट छ जसले धेरै भारहरू अन्तर्गत घुमाउन सक्षम बनाउँछ—स्लिइङ रिङ। टर्नटेबल बेयरिङको रूपमा पनि चिनिन्छ, यो ठूला-ठूला बेयरिङले एकैसाथ अक्षीय बल, रेडियल बलहरू, र उल्टो क्षणहरू ह्यान्डल गर्छ, यसले उत्खननकर्ताहरू, क्रेनहरू, पवन टर्बाइनहरू, र हवाई कार्य प्लेटफर्महरू जस्ता उपकरणहरूको लागि अपरिहार्य बनाउँछ। हामी जाँच गर्छौंSlewing औंठीबाटHuaxi, यसको डिजाइन सिद्धान्तहरू, भौतिक आवश्यकताहरू, र निर्माणदेखि नवीकरणीय ऊर्जासम्मका उद्योगहरूमा यसले खेल्ने महत्वपूर्ण भूमिकाको अन्वेषण गर्दै। हामी उत्पादन क्षमताहरू, गुणस्तर प्रणालीहरू, र प्रमाणीकरणहरू पनि हेर्छौंHuaxiयस मांग क्षेत्रमा एक विश्वसनीय आपूर्तिकर्ता।

"संयुक्त" जसले भारी उद्योगलाई गतिशील राख्छ

कल्पना गर्नुहोस् कि एउटा ठूलो वायु टर्बाइनले हावाको सामना गर्न आफ्नो ब्लेड घुमाउँछ। वा भारी बोझ उठाउनको लागि आफ्नो बूम घुमाउँदै एउटा अग्लो क्रेन। वा एक उत्खननकर्ताले पृथ्वीमा खन्नको लागि आफ्नो हात घुमाउँदै। यी प्रत्येक मेसिनमा, त्यहाँ एकल कम्पोनेन्ट हुन्छ जसले घुमाउन सम्भव बनाउँछ - स्लिइङ रिङ। प्राय: "मेसिन संयुक्त" भनिन्छ, यो ठूलो असर घुमाउने माथिल्लो संरचनालाई स्थिर तल्लो संरचनामा जोड्छ, सहज, नियन्त्रित गतिलाई अनुमति दिँदै विशाल बलहरू प्रसारण गर्दछ।

एक slewing औंठी एक साधारण असर छैन। यो सामान्यतया ०.४ देखि १० मिटर सम्मको व्यासमा ठुलो हुन्छ र मानक बियरिङहरू नष्ट गर्ने संयुक्त भारहरूको सामना गर्नुपर्छ। यी भारहरूमा अक्षीय बलहरू (ठाडो तौल), रेडियल बलहरू (तेर्सो धक्का र पुलहरू), र उल्टो क्षणहरू (झुकाउने बलहरू) समावेश छन्। स्लिइङ रिङको डिजाइन, यसको रोलिङ तत्वहरू, रेसवेहरू, र प्रायः एकीकृत गियर दाँतहरू सहित, यसले सटीक घूर्णन नियन्त्रण कायम गर्दै यी भारहरूलाई समर्थन गर्न अनुमति दिन्छ।

Jiangyin Huaxi Flange कं, लिमिटेडJiangsu Huaxi Group को सहायक कम्पनीले सन् १९८४ देखि घण्टी-प्रकारको फोर्जिङ र फिनिस्ड फ्ल्यान्जहरू उत्पादन गर्दै आएको छ। कम्पनीले वार्षिक रूपमा ३५,००० टन रिङ-प्रकारको फोर्जिङ र २५,००० टन समाप्त फ्ल्याङ्ग्स र पाइप फिटिङहरू उत्पादन गर्छ, जसमा १०,०० भन्दा बढी विशिष्टताहरू छन्। तिनीहरूकोSlewing औंठीउत्पादनहरू स्टेनलेस स्टील, कार्बन स्टील, मिश्र धातु इस्पात, र डुप्लेक्स स्टीलबाट बनेका छन्, र 28 देशहरूमा निर्यात गरिन्छ। यस लेखले Huaxi लाई घण्टी बजारमा महत्त्वपूर्ण खेलाडी बनाउने सुविधाहरू, निर्माण प्रक्रियाहरू र अनुप्रयोगहरूको अन्वेषण गर्दछ।

प्राविधिक विनिर्देशहरू

तलको लागि मुख्य विशेषताहरू र क्षमताहरूको सारांश होSlewing औंठीबाट उत्पादनहरूHuaxi.

के सामान्य बियरिङ्स भन्दा एक Slewing औंठी फरक बनाउँछ?

slewing औंठी को मूल्य बुझ्न, यो पूरा गर्नुपर्छ अद्वितीय मागहरू हेर्न मद्दत गर्छ।

संयुक्त लोड क्षमता

एक स्लिविंग रिंग बलहरूको संयोजनलाई ह्यान्डल गर्न डिजाइन गरिएको हो जसले चाँडै मानक असरलाई नष्ट गर्दछ। क्रेनमा, लोड र बूमको वजनले ठूलो उल्टो क्षण सिर्जना गर्दछ। हावा टर्बाइनमा, नेसेल र ब्लेडको वजनले अक्षीय भार उत्पन्न गर्दछ, जबकि हावा बलहरूले रेडियल र टिल्टिङ भारहरू सिर्जना गर्दछ। ठूला-व्यासको रेसवे र रोलिङ एलिमेन्टहरूको बहु पङ्क्तिहरू सहितको स्लिइङ रिङको बलियो डिजाइनले यी बलहरूलाई प्रभावकारी रूपमा वितरण गर्छ।

ठूलो व्यास, कम्प्याक्ट उचाइ

Slewing औंठी तिनीहरूको उचाइ सापेक्ष ठूलो व्यास द्वारा विशेषता हो। यो "प्लेट-जस्तै" आकारले तिनीहरूलाई मेसिनको माथिल्लो र तल्लो संरचनाहरू बीच सीधा माउन्ट गर्न अनुमति दिन्छ, आवश्यक लोड क्षमता प्रदान गर्दा ठाउँ बचत गर्दछ। व्यास 200mm देखि 10,000mm वा बढी हुन सक्छ, आवेदन मा निर्भर गर्दछ।

एकीकृत गियर दाँत

धेरै स्लिइङ रिङहरूमा भित्री वा बाहिरी घण्टीमा गियर दाँतहरू समावेश हुन्छन्, जसले ड्राइभ पिनियनसँग प्रत्यक्ष एकीकरणलाई अनुमति दिन्छ। यसले अलग गियरको आवश्यकतालाई हटाउँछ, मेसिनको डिजाइनलाई सरल बनाउँछ र वजन घटाउँछ। विकल्पहरूमा आन्तरिक गियर, बाह्य गियर, वा टुथलेस कन्फिगरेसनहरू समावेश छन्।

माउन्ट लचिलोपन

Slewing औंठीहरू सामान्यतया भित्री र बाहिरी घण्टीहरूमा बोल्ट प्वालहरू प्रयोग गरेर माउन्ट गरिन्छ। यसले मेसिन संरचनामा सजिलो एकीकरणको लागि अनुमति दिन्छ। बोल्ट प्वालहरू भएका फ्ल्याङ्ग डिजाइनहरू सामान्य छन्, सुरक्षित संलग्नता प्रदान गर्दै।

निर्माण प्रक्रिया: कच्चा माल देखि समाप्त रिंग सम्म

उच्च गुणस्तरको स्लिभिङ रिङको उत्पादनलाई उन्नत फोर्जिङ, मेसिनिङ र ताप उपचार क्षमताहरू आवश्यक पर्दछ।Huaxiयी क्षेत्रमा ठूलो लगानी गरेको छ ।

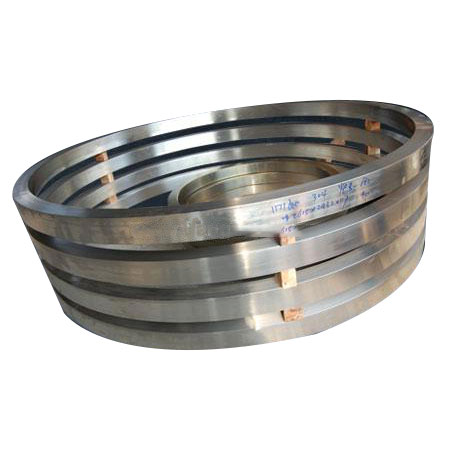

घण्टी-प्रकार फोर्जिंग

प्रक्रिया स्टिल इन्गट वा बिलेटबाट सुरु हुन्छ, जसलाई तताएर औंठीको आकारमा बनाइन्छ।Huaxiसामग्रीलाई आकार दिन 3,600-टन तेल हाइड्रोलिक प्रेस, 5m रिंग मिल, र इलेक्ट्रो-हाइड्रोलिक ह्यामरहरू प्रयोग गर्दछ। यो फोर्जिङ प्रक्रियाले इस्पातको अनाज संरचनालाई पङ्क्तिबद्ध गर्दछ, यसको बल, कठोरता, र थकानको प्रतिरोधमा सुधार गर्दछ।

सटीक मेसिनिंग

फोर्जिंग पछि, औंठी सटीक मेसिनिंगबाट गुज्रिन्छ।Huaxi2-5m ठाडो खराद, 5m NC ड्रिलिंग मेसिन र अन्य उन्नत उपकरणहरूले सुसज्जित छ। यी मेसिनहरूले सटीक आयामहरू, बोल्ट प्वालहरू, र गियर दाँतहरू समाप्त स्लिविंग रिंगको लागि आवश्यक उत्पादन गर्दछ। सीएनसी प्रविधिको प्रयोगले स्थिरता र शुद्धता सुनिश्चित गर्दछ।

गर्मी उपचार

स्लिइङ रिंगहरूका लागि आवश्यक मेकानिकल गुणहरू प्राप्त गर्नको लागि गर्मी उपचार महत्त्वपूर्ण छ। प्रक्रियामा सामान्यतया सामान्यकरण, annealing, quenching, र tempering समावेश छ। हावा टर्बाइनहरू जस्ता माग गर्ने अनुप्रयोगहरूको लागि, 42CrMo4V जस्ता सामग्रीहरू प्रयोग गरिन्छ, जसलाई आवश्यक बल र कठोरता प्राप्त गर्न विशिष्ट ताप उपचार प्यारामिटरहरू आवश्यक पर्दछ।

गुणस्तर नियन्त्रण र निरीक्षण

Huaxiउत्तम गुणस्तर ग्यारेन्टी प्रणाली र आधुनिक भौतिक रसायन निरीक्षण उपकरणहरूको पूर्ण सेट छ। गुणस्तर विभागले सीधा महाप्रबन्धकलाई रिपोर्ट गर्दछ र उत्पादन प्रक्रियाको प्रत्येक चरणलाई कडाईका साथ नियन्त्रण गर्दछ। यसले सुनिश्चित गर्दछ कि गैर-अनुरूप सामग्रीहरू गोदाममा कहिल्यै प्रवेश गर्दैनन्, अर्को प्रक्रियामा जान्छन्, वा कारखाना छोड्छन्।

मुख्य उद्योगहरूमा आवेदनहरू

दSlewing औंठीबाटHuaxiविभिन्न प्रकारका उद्योगहरूमा प्रयोग गरिन्छ जहाँ भारी भारहरू भरपर्दो रूपमा घुमाउनुपर्दछ।

• पवन शक्ति- स्लिइङ रिङहरू हावाको टर्बाइनमा प्रयोग हुने महत्वपूर्ण भागहरू हुन् (नेसेललाई हावामा परिणत गर्न) र पिच प्रणाली (ब्लेड कोण समायोजन गर्न)। घण्टीहरूले चरम मौसम अवस्थाको सामना गर्नुपर्दछ र दशकौंसम्म भरपर्दो सञ्चालन प्रदान गर्नुपर्दछ।

• निर्माण र उत्खनन- उत्खननकर्ताहरू, क्रेनहरू, र एरियल वर्क प्लेटफर्महरू तिनीहरूको घुमाउरो आन्दोलनको लागि स्लिविंग रिंगहरूमा निर्भर हुन्छन्। यी मेसिनहरूले भारी भार र बारम्बार, प्रायः दोलन, गतिको साथ माग गर्ने वातावरणमा काम गर्छन्।

• सामाग्री ह्यान्डलिंग- पोर्ट क्रेनहरू, जहाज अनलोडरहरू, र स्टेकर रिक्लेमरहरूले तिनीहरूको बूमहरू र ह्यान्डलिंग उपकरणहरू घुमाउन स्लिइङ् रिंगहरू प्रयोग गर्छन्। घण्टीहरूले उच्च भार र बारम्बार ड्यूटी चक्रहरू ह्यान्डल गर्नुपर्छ।

• खानी उपकरण- ठूला-ठूला खनन मेसिनरीहरू, जस्तै ड्र्यागलाइनहरू र बाल्टिन व्हील एक्साभेटरहरू, तिनीहरूको विशाल संरचनाहरूलाई समर्थन गर्न र घुमाउनको लागि स्लिइङ् रिंगहरू प्रयोग गर्दछ।

• समुद्री र अपतटीय- स्लिइङ रिंगहरू जहाज क्रेनहरू, अपतटीय प्लेटफर्म क्रेनहरू, र अन्य समुद्री अनुप्रयोगहरूमा प्रयोग गरिन्छ जहाँ जंग प्रतिरोध र विश्वसनीयता सर्वोपरि हुन्छ।

• औद्योगिक मेसिनरी- धेरै प्रकारका औद्योगिक उपकरणहरू, रोबोटिक्सदेखि टर्नटेबलहरूमा, सटीक घुमाउने नियन्त्रणको लागि स्लिइङ् रिंगहरू प्रयोग गर्नुहोस्।

बारम्बार सोधिने प्रश्नहरू

प्रश्न: slewing औंठी के हो, र यसले के गर्छ?

A: टर्नटेबल बेयरिङको रूपमा पनि चिनिने स्लिइङ रिङ, एउटा ठूलो बेयरिङ हो जसले एकैसाथ अक्षीय बल, रेडियल बलहरू र उल्टो क्षणहरूलाई समर्थन गर्न सक्छ। यसले भारी भारहरूलाई समर्थन गर्दा संरचनालाई घुमाउन अनुमति दिन्छ। अनुप्रयोगहरूमा क्रेनहरू, उत्खननहरू, पवन टर्बाइनहरू, र हवाई कार्य प्लेटफर्महरू समावेश छन्।

प्रश्न: स्लिइङ रिंगहरूमा कुन सामग्रीहरू प्रयोग गरिन्छ?

A: सामान्य सामग्रीहरूमा 50Mn, 42CrMo, र C45 समावेश छन्। हावा टर्बाइनहरू जस्ता माग गर्ने अनुप्रयोगहरूको लागि, 42CrMo4V जस्ता उच्च-स्तरीय सामग्रीहरू प्रयोग गरिन्छ।Huaxiकार्बन स्टील, स्टेनलेस स्टील, मिश्र धातु, र डुप्लेक्स स्टील मा slewing औंठी प्रदान गर्दछ।

Q: Slewing औंठी अनुकूलित गर्न सकिन्छ?

A: हो।Huaxiग्राहक रेखाचित्र वा नमूना अनुसार slewing औंठी उत्पादन गर्न सक्नुहुन्छ। विकल्पहरूमा विभिन्न व्यासहरू, गियर कन्फिगरेसनहरू (आन्तरिक, बाह्य, वा दाँतविहीन), र माउन्टिंग होल ढाँचाहरू समावेश छन्।

Q: Huaxi ले घण्टी उत्पादनको लागि कस्ता प्रमाणपत्रहरू राख्छ?

A:HuaxiISO9001, जर्मन TUV Rheinland ISO9001 र PED, चाइना वर्गीकरण समाज प्राधिकरण, AQSIQ क्लास-ए निर्यात उद्यम मूल्याङ्कन, र BV कारखाना स्वीकृति राख्छ। यी प्रमाणपत्रहरूले अन्तर्राष्ट्रिय गुणस्तर र सुरक्षा मापदण्डहरूको अनुपालन देखाउँछन्।

प्रश्न: कस्ता उद्योगहरूले स्लिइङ रिंगहरू प्रयोग गर्छन्?

A: पवन उर्जा, निर्माण र उत्खनन, सामग्री ह्यान्डलिङ, खनन, समुद्री र अपतटीय, र सामान्य औद्योगिक मेसिनरीमा स्लिइङ रिंगहरू प्रयोग गरिन्छ।

प्रश्न: एक slewing औंठी को विशिष्ट व्यास दायरा के हो?

A: स्लिइङ रिङको व्यास सामान्यतया ०.४ देखि १० मिटरसम्म हुन्छ, केही अनुप्रयोगहरूलाई अझ ठूला साइज चाहिन्छ।

निष्कर्ष

दSlewing औंठीबाटHuaxi आधुनिक उद्योगलाई शक्ति प्रदान गर्ने मेसिनरीको महत्वपूर्ण भाग हो। सुचारु, नियन्त्रित रोटेशन सक्षम गर्दा संयुक्त भारहरू ह्यान्डल गर्ने क्षमताले वायु टर्बाइनदेखि निर्माण उपकरणहरू सम्मका अनुप्रयोगहरूको लागि आवश्यक बनाउँछ। उत्पादन प्रक्रिया - रिंग-प्रकार फोर्जिंग देखि सटीक मेसिनिंग र गर्मी उपचार को लागी - उन्नत क्षमताहरु र कठोर गुणस्तर नियन्त्रण को आवश्यकता छ, क्षेत्रहरु जसमाHuaxiउल्लेख्य लगानी गरेको छ ।

35,000 टन भन्दा बढी वार्षिक रिंग-प्रकार फोर्जिंग उत्पादन, एक व्यापक उपकरण आधार, र अन्तर्राष्ट्रिय प्रमाणपत्रहरूको सूटको साथ,Huaxi28 देशहरूमा ग्राहकहरूको लागि एक सक्षम साझेदारको रूपमा आफूलाई राखिएको छ। गुणस्तरप्रतिको प्रतिबद्धतासँगै मानक र अनुकूलन दुवै उत्पादनहरू उत्पादन गर्ने कम्पनीको क्षमताले यसलाई स्लिविङ रिङ र सम्बन्धित कम्पोनेन्टहरूका लागि भरपर्दो स्रोत बनाउँछ।

यदि तपाइँ तपाइँको औद्योगिक, पवन उर्जा, वा निर्माण अनुप्रयोग को लागी एक भरपर्दो रिंग को लागी एक भरपर्दो आपूर्तिकर्ता खोज्दै हुनुहुन्छ, वा यदि तपाइँसँग अनुकूलन विशिष्टता र मूल्य निर्धारण को बारे मा प्रश्नहरु छन् भने, हामी तपाइँलाई प्रोत्साहित गर्दछौं।सम्पर्कctहामीलाई आज।
